Що приховують всередині сучасні теплоізольовані труби?
Для укладання теплотрас сьогодні активно використовуються теплоізольовані труби. Це сучасна інженерна розробка у сфері енергозбереження, яка створюється за конструкцією «труба в трубі». Основою теплоізольованих труб виступає звичайний металопрокат, який покривається багатошаровою системою в заводських умовах.

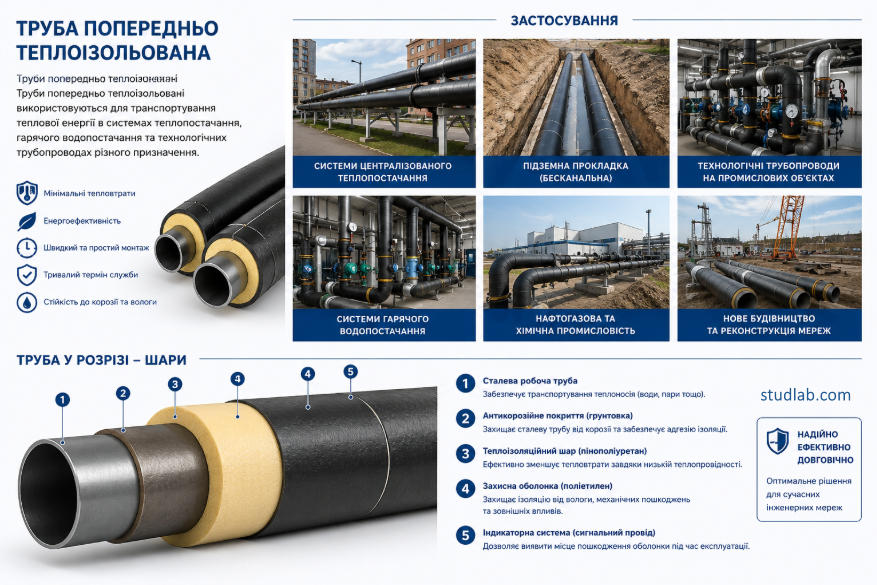

Це дозволяє гарантувати високу міцність та надійність готової конструкції – у тому числі в екстремальних температурних чи атмосферних умовах. Давайте розберемо детальніше, як виготовляють труби сталеві теплоізольовані і для чого потрібен кожен з шарів основи?
Сталева труба – ключовий елемент системи
Починається процес створення теплоізольованих труб з формування сталевої основи. Саме вона буде брати в подальшому на себе усе фізичне та гідравлічне навантаження в ході експлуатації магістралі. Часто по таким трубам пересуваються гаряча вода чи перегріта пара з температурою, що сягає до +140°C. І все це подається під високим тиском.
Саме тому полімерні матеріали для теплотрас категорично не рекомендовані. Надійна, довговічна сталь витримує високе навантаження без ризику деформації поверхні навіть протягом кількох десятиліть.
Внутрішня конструкція теплоізольованих труб: центратори і ППУ
На наступних етапах простір між сталевою трубою та зовнішньою оболонкою (про яку ми поговоримо пізніше) заповнюється ключовим робочим компонентом усієї системи. Мова йде про:
- Центратори або центруючі розпірки. Це спеціальні кільця, які виготовляються з надміцного пластика і розміщуються по всій довжині труби на однаковій відстані один від одного, до 1,5м. Саме вони надійно утримують сталеву основу рівно по центру зовнішнього кожуха. І гарантують, що простір навколо металу буде ідеально симетричним, а товщина захисного прошарку однакова по всьому колу прокату.
- Пінополіуретан – газонаповнена пластмаса з низьким коефіцієнтом теплопровідності. Швидко застигає, надійно пристає до основи і в подальшому виключає внутрішнє тертя та руйнування ізоляції труби.
Кожен з цих етапів суворо контролюється і здійснюється з дотриманням усіх стандартів якості та норм безпеки, щоб у результаті утворився міцний монолітний тришаровий виріб.
Захисний кожух та додаткові бонуси теплоізольованих труб
Останнім шаром виступає зовнішня захисна оболонка. Саме вона оберігає шар з пінополіуретану та сталеву основу від впливу навколишнього середовища. В залежності від того, де буде встановлюватися теплоізольована труба, оболонка може бути:
- Поліетиленовою. Ідеально підходить для ґрунту, не боїться високої вологості, не гниє і захищає систему від хімічних сполук.
- Цинковою. Актуальна для труб, що йдуть по поверхні землі. Додатково захищає утеплювач від впливу ультрафіолету та опадів.
Також сучасні труби в ПЕ оболонці обладнані системами дистанційного моніторингу. Це робить такі конструкції більш розумними. Як виглядає такий моніторинг? В самому шарі з пінополіуретану по всій довжині сталевої основи розташовуються мідні дроти. Вони дозволяють здійснювати контроль за станом усієї магістралі.
Якщо зовнішня частина пластикової оболонки пошкодиться з тієї чи іншої причини, і всередину ізоляційного шару потрапить хоча б одна крапля води, змінюється електричний опір у цій зоні. І на екрані диспетчера з'являється сигнал, що показує не лише факт, але й конкретне місце пошкодження – з точністю до 1 метра.
Це, в свою чергу, допомагає швидше зреагувати на проблему і усунути її до того, як вона перетвориться на масштабне пошкодження системи.
