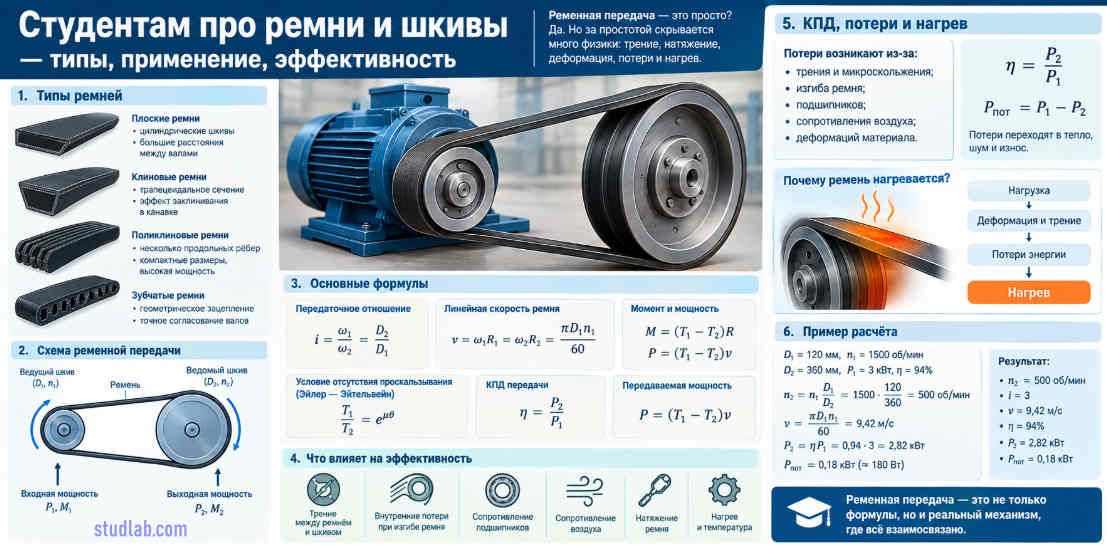

Студентам про ремни и шкивы — типы, применение, эффективность
Ременная передача позволяет передавать вращение и механическую мощность от одного вала к другому с помощью гибкого ремня и двух или нескольких шкивов.
На первый взгляд устройство кажется элементарным: двигатель вращает один шкив, ремень движется, второй шкив вращается. Но с точки зрения механики здесь одновременно работают законы вращательного движения, трения, упругости материалов, динамики и теплопередачи. А если сюда добавить имеющееся на рынке многообразие ремней, шкивов: vse-remni.ru, отличающихся формой, материалом и способами применения, то становится понятно, что правильный подбор ремня для разрабатываемого оборудования требует и понимания механики и эксплуатационных характеристик материала. Поэтому ременная передача — хороший учебный пример реального механизма, в котором формулы приходится корректировать с учётом потерь и реалий эксплуатации. Начнем с ликбеза - мини-лекции для студентов инженерных специальностей.
1. Из чего состоит ременная передача
Простейшая передача содержит ведущий шкив, ведомый шкив, ремень и два вала. Ведущий шкив получает механическую мощность от двигателя, а ведомый передаёт её рабочему механизму.
Если диаметр ведущего шкива обозначить как \(D_1\), а ведомого — \(D_2\), то при отсутствии проскальзывания линейная скорость ремня на обоих шкивах одинакова:
\[ v=\omega_1R_1=\omega_2R_2 \]
Отсюда для угловых скоростей получаем:
\[ \frac{\omega_1}{\omega_2}=\frac{R_2}{R_1}=\frac{D_2}{D_1} \]
Отношение размеров шкивов определяет передаточное отношение. Аналогичная зависимость используется в инженерных расчётах ременных передач. Например, двигатель вращает шкив диаметром 100 мм со скоростью 1500 об/мин. Ведомый шкив имеет диаметр 300 мм. При идеальных условиях:
\[ n_2=n_1\frac{D_1}{D_2} \]
\[ n_2=1500\frac{100}{300}=500\text{ об/мин} \]
Передача уменьшила частоту вращения в три раза. При этом теоретически крутящий момент увеличивается примерно в три раза.
2. Что такое передаточное отношение
В механике передаточное отношение удобно записывать как:
\[ i=\frac{\omega_1}{\omega_2} \]
Для идеальной ременной передачи:
\[ i=\frac{D_2}{D_1} \]
Если \(i>1\), ведомый вал вращается медленнее ведущего. Это понижающая передача. Если \(i<1\), ведомый вал вращается быстрее — передача повышающая.
Однако в реальном механизме формула не всегда даёт фактическую частоту вращения. Ремень деформируется, растягивается и немного проскальзывает относительно шкива. Поэтому реальное передаточное отношение отличается от расчётного. Для обычных фрикционных ременных передач это нормальное физическое явление, а не обязательно неисправность.
3. Какие бывают ремни
Конструкция ремня определяется тем, каким способом он передаёт усилие между собой и шкивом.
- Плоские ремни. Используются с цилиндрическими шкивами. Они удобны для передачи движения между валами, расположенными на относительно большом расстоянии.
- Клиновые ремни. Имеют трапецеидальное сечение и работают в соответствующих канавках шкива. За счёт эффекта заклинивания в канавке увеличивается способность передачи передавать окружную силу.
- Поликлиновые ремни. Содержат несколько продольных рёбер. Это позволяет передавать значительную мощность при компактных размерах.
- Зубчатые ремни. Имеют зубья, которые входят в зацепление с зубчатым шкивом. Передача движения происходит преимущественно за счёт геометрического зацепления, а не только трения.
Для клиновых ремней геометрия канавки особенно важна: клиновой эффект повышает эффективную способность передачи к передаче окружного усилия.
4. Откуда берётся крутящий момент
На ведущем шкиве натяжение ремня с двух сторон различается. Пусть натяжение натянутой ветви равно \(T_1\), а слабой ветви — \(T_2\).
Именно разность этих сил создаёт полезную окружную силу:
\[ F_t=T_1-T_2 \]
Крутящий момент на шкиве определяется выражением:
\[ M=(T_1-T_2)R \]
Следовательно, мощность, передаваемая ремнём:
\[ P=(T_1-T_2)v \]
где \(v\) — линейная скорость ремня. Эта зависимость является одной из основных формул расчёта ременных передач.
Обратите внимание на важную деталь: ремень может быть натянут с большой силой, но передаваемый момент определяется не просто величиной натяжения, а разностью натяжений двух ветвей.
5. Почему ремень вообще не проскальзывает
Передача момента в обычной ременной передаче основана на трении между ремнём и шкивом. Чем выше коэффициент трения, больше угол охвата и правильнее натяжение, тем большую разность натяжений можно создать без срыва ремня.
Для плоского ремня предельное отношение натяжений описывается уравнением Эйлера — Эйтельвейна:
\[ \frac{T_1}{T_2}=e^{\mu\theta} \]
где \(\mu\) — коэффициент трения, а \(\theta\) — угол охвата шкива в радианах. Это условие описывает предел передаваемой окружной силы до начала заметного скольжения.
Из формулы хорошо видно, почему маленький угол охвата нежелателен. Если ремень касается шкива только на небольшом участке, доступная сила трения уменьшается. Поэтому при проектировании иногда применяют натяжные ролики, которые увеличивают угол охвата.
6. Проскальзывание и упругая деформация — не одно и то же
В учебных задачах часто говорят просто «проскальзывание ремня». В реальном механизме полезно различать два явления.
Упругое скольжение, или creep, связано с тем, что натянутая и слабая ветви имеют различное натяжение, а значит, ремень немного отличается по длине в разных участках. Из-за этого его элементы перемещаются относительно поверхности шкива.
Грубое проскальзывание возникает, когда требуемая окружная сила превышает возможность передачи за счёт трения. В этом случае ремень действительно начинает заметно скользить по шкиву.
Поэтому идеальное соотношение скоростей:
\[ n_1D_1=n_2D_2 \]
в реальной передаче превращается в приближённое. Если коэффициент относительного скольжения обозначить через \(\xi\), то можно записать:
\[ \xi=\frac{v_1-v_2}{v_1} \]
а фактическое соотношение скоростей будет отличаться от идеального.
7. КПД ременной передачи
Если бы ремень был абсолютно жёстким, поверхности не скользили, подшипники не создавали сопротивления, а сам ремень не деформировался, КПД можно было бы принять равным 100%. Реальный механизм так работать не может.
К основным источникам потерь относятся:
- трение и микроскольжение между ремнём и шкивом;
- внутренние потери материала ремня при циклическом изгибе;
- сопротивление подшипников валов;
- сопротивление воздуха при высокой скорости вращения;
- деформация ремня и связанные с ней потери энергии.
Особенно интересны потери на изгиб. Каждый элемент ремня многократно огибает шкивы, растягивается и возвращается к исходному состоянию. Часть механической энергии при этом превращается во внутреннее тепло. Малый диаметр шкива означает более сильный изгиб ремня и обычно увеличивает соответствующие потери.
Коэффициент полезного действия определяется как:
\[ \eta=\frac{P_2}{P_1} \]
где \(P_1\) — мощность на ведущем валу, а \(P_2\) — полезная мощность на ведомом валу.
Например, двигатель передаёт в ременную передачу 2,0 кВт, а на ведомом валу получается 1,86 кВт:
\[ \eta=\frac{1.86}{2.0}=0.93 \]
То есть КПД равен 93%, а потери составляют:
\[ P_{\text{пот}}=P_1-P_2=0.14\text{ кВт}=140\text{ Вт} \]
Эти 140 Вт не исчезают. В основном они переходят в тепло, шум, деформации и другие формы рассеяния энергии.
8. Почему ремень нагревается
Нагрев ремня — важный практический показатель работы передачи. Если ремень непрерывно изгибается и разгибается, материал испытывает циклическую деформацию. Для полимерных материалов характерны внутренние потери: часть энергии каждого цикла деформации превращается в тепло.
Дополнительный нагрев возникает при повышенном трении, неправильном натяжении, пробуксовке, загрязнении шкивов и работе с чрезмерной нагрузкой.
Получается своеобразная цепочка:
\[ \text{нагрузка}\rightarrow\text{деформация и трение}\rightarrow\text{потери энергии}\rightarrow\text{нагрев} \]
А дальше возможна обратная связь: повышение температуры изменяет свойства материала ремня, что может ускорять его износ.
Поэтому инженер не должен рассматривать КПД как единственный показатель качества передачи. Даже передача с приемлемым КПД может иметь неблагоприятный температурный режим, если она работает на высокой скорости или с большой нагрузкой.
9. Натяжение ремня: больше — не всегда лучше
Кажется логичным: если увеличить натяжение, ремень будет сильнее прижиматься к шкиву и перестанет проскальзывать. В определённых пределах это действительно так.
Но чрезмерное натяжение создаёт дополнительную радиальную нагрузку на валы и подшипники. Кроме того, растёт напряжение в самом ремне. Поэтому задача инженера состоит не в том, чтобы сделать ремень «как струну», а в выборе достаточного рабочего натяжения.
При работе передачи можно условно выделить три режима:
- недостаточное натяжение — возможна пробуксовка, нагрев и ускоренный износ;
- нормальное натяжение — передача работает устойчиво и с приемлемыми потерями;
- чрезмерное натяжение — растут нагрузки на ремень, валы и подшипники.
В реальной конструкции учитывается также центробежное натяжение, возникающее при высокой скорости движения ремня. Оно уменьшает доступный запас по передаче усилия через трение.
10. Зачем нужны зубчатые ремни
Если необходимо обеспечить строгое согласование вращения двух валов, обычный фрикционный ремень подходит не всегда. Здесь применяют зубчатую ременную передачу.
Зубья ремня входят в соответствующие впадины шкива, поэтому передача движения происходит за счёт положительного зацепления. Это существенно уменьшает проблему изменения передаточного отношения из-за проскальзывания.
Зубчатые ремни применяют, например, в механизмах, где важно точное фазовое положение валов. Однако это не означает отсутствия всех потерь: остаются изгиб ремня, трение в контактах, сопротивление подшипников и другие механические потери.
11. Практический пример расчёта
Рассмотрим двигатель мощностью \(P_1=3\) кВт, вращающий ведущий шкив диаметром \(D_1=120\) мм со скоростью \(n_1=1500\) об/мин. Ведомый шкив имеет диаметр \(D_2=360\) мм.
Сначала найдём идеальную скорость ведомого вала:
\[ n_2=n_1\frac{D_1}{D_2} \]
\[ n_2=1500\frac{120}{360}=500\text{ об/мин} \]
Передаточное отношение:
\[ i=\frac{1500}{500}=3 \]
Определим скорость ремня. Для этого сначала переведём частоту вращения в обороты в секунду:
\[ n_1=\frac{1500}{60}=25\text{ с}^{-1} \]
Тогда:
\[ v=\pi D_1n_1 \]
\[ v=\pi\cdot0.12\cdot25\approx9.42\text{ м/с} \]
Если КПД передачи принять равным \(94\%\), полезная мощность составит:
\[ P_2=\eta P_1=0.94\cdot3=2.82\text{ кВт} \]
Потери:
\[ P_{\text{пот}}=3-2.82=0.18\text{ кВт} \]
То есть около 180 Вт мощности превращается в потери. При длительной работе эти 180 Вт имеют вполне материальное последствие — передача должна отводить выделяющееся тепло.
12. Что нужно помнить при решении задач
Для учебной задачи полезно идти в определённой последовательности:
- Определить, какой шкив является ведущим, а какой ведомым.
- Записать диаметры или радиусы шкивов.
- Для идеальной передачи использовать равенство линейных скоростей ремня.
- Найти частоты вращения и передаточное отношение.
- Если дана мощность, определить скорость ремня.
- По мощности и скорости определить разность натяжений \(T_1-T_2\).
- Если задан коэффициент трения и угол охвата, проверить условие отсутствия проскальзывания.
- При наличии КПД определить полезную мощность и потери.
- Если задача связана с нагревом или длительной работой, оценить тепловые последствия потерь.
Задачи для самостоятельного решения
Задача 1. Передаточное отношение
Ведущий шкив диаметром 80 мм вращается со скоростью 1800 об/мин. Диаметр ведомого шкива составляет 240 мм. Определите частоту вращения ведомого вала и передаточное отношение. Проскальзыванием пренебречь.
Задача 2. Скорость ремня
Шкив диаметром 160 мм вращается со скоростью 1200 об/мин. Определите линейную скорость ремня. Ответ выразите в м/с.
Задача 3. Передаваемая мощность
Ремень движется со скоростью 12 м/с. Натяжение натянутой ветви составляет 900 Н, а слабой ветви — 300 Н. Определите передаваемую механическую мощность.
Задача 4. Крутящий момент
На ведущем шкиве диаметром 200 мм натяжение ветвей ремня составляет соответственно 1000 и 400 Н. Определите крутящий момент, создаваемый разностью натяжений.
Задача 5. КПД передачи
Электродвигатель передаёт ременной передаче 5 кВт. На ведомом валу получено 4,6 кВт. Определите КПД и мощность механических потерь.
Задача 6. Условие отсутствия проскальзывания
Для плоского ремня коэффициент трения между ремнём и шкивом равен \(\mu=0.3\), а угол охвата составляет \(180^\circ\). Определите максимальное отношение \(T_1/T_2\), допускаемое условием Эйлера — Эйтельвейна:
\[ \frac{T_1}{T_2}=e^{\mu\theta} \]
Не забудьте перед подстановкой перевести угол из градусов в радианы.
Задача 7. Комплексная
Двигатель мощностью 4 кВт вращает ведущий шкив диаметром 100 мм со скоростью 1800 об/мин. Ведомый шкив имеет диаметр 300 мм, а КПД ременной передачи равен 93%.
- определите скорость ведомого вала;
- определите передаточное отношение;
- найдите скорость ремня;
- определите полезную мощность на ведомом валу;
- найдите мощность потерь;
- объясните, какие физические процессы превращают эту мощность в тепло.
Небольшой итог
Ременная передача интересна для механика именно тем, что простая конструкция приводит к целому набору физических эффектов. Диаметр шкивов определяет кинематическое отношение, разность натяжений создаёт момент, трение обеспечивает передачу усилия, деформация вызывает потери, а потери приводят к нагреву.
Поэтому расчёт ременной передачи нельзя сводить только к формуле \(D_1n_1=D_2n_2\). Эта формула описывает идеальную кинематику. Реальный механизм начинается там, где появляются натяжение, трение, упругость, проскальзывание, центробежные силы, износ и температура. Именно переход от идеальной схемы к реальному механизму и является одной из важных задач инженерной механики.
Источники для изучения по поисковым запросам:
- Материалы по механике ременных передач и трению ремня о шкив.
- Инженерные расчёты передаточного отношения, мощности и натяжения ремня.
- University of Cambridge, DANotes — кинетика и усталостные процессы в клиноременных передачах.
